EC-Lab軟件中旋轉環盤電極測試技術
  • 發布時間 : 2020-03-02 12:15:06
  • 瀏覽量:8485

——BioLogic電化學小貼士(5


BioLogic有多種型號的多通道電化學工作站,都可以任意選擇其中的兩個通道,組成雙恒電位儀,進行雙工作電極的電化學測試,比如旋轉環盤電極。旋轉環盤電極在電化學分析領域,尤其在反應機制研究中應用廣泛。本文主要介紹BioLogic電化學工作站應用于測試旋轉環盤電極時,電極的連接和EC-Lab軟件的設置。

1. 電極的連接

旋轉環盤電極測試包含4個電極,兩個工作電極分別是環和盤,一個參比電極,一個輔助電極。

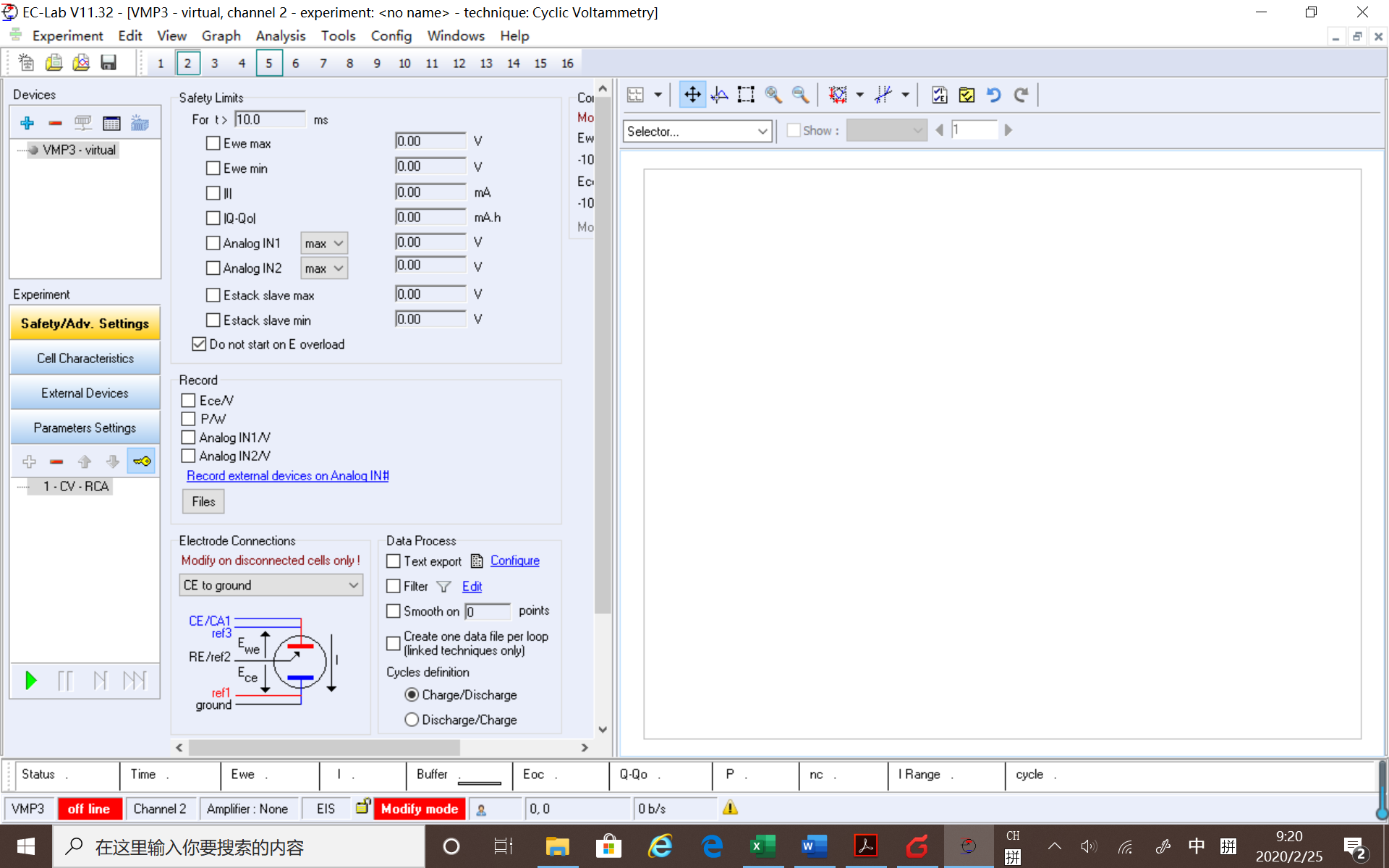

EC-Lab軟件中,左側Experiment中,選擇“Safety/Adv. Settings”,其中的Electrode Connections下,接線模式選擇“CE to Ground”模式,如下圖。按照?qǐng)D示進行連線:CA1(紅色)和ref3(紅色)兩條線連工作電極,ref2(白色)連參比電極,ref1(藍色)和ground(黑色)兩條線連輔助電極。(注意其連線方式與普通的三電極連線方式不同,一定要仔細對照?qǐng)D片進行連線。)



2. EC-Lab軟件設置

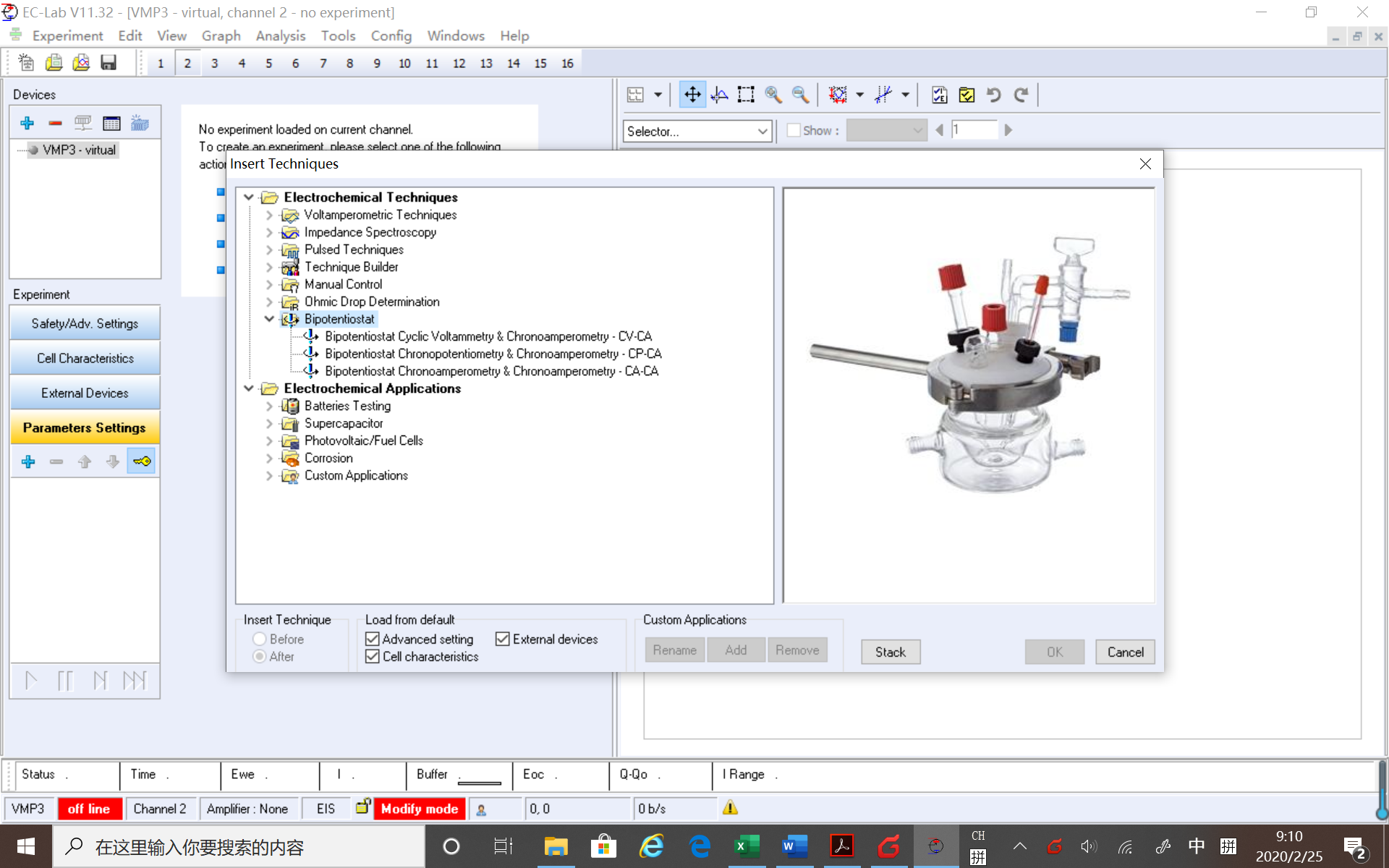

EC-Lab軟件中雙恒電位儀的測試技術包含3種,如下圖。(添加實驗頁面中,Electrochemical Techniques下,Bipotentiostat下。)

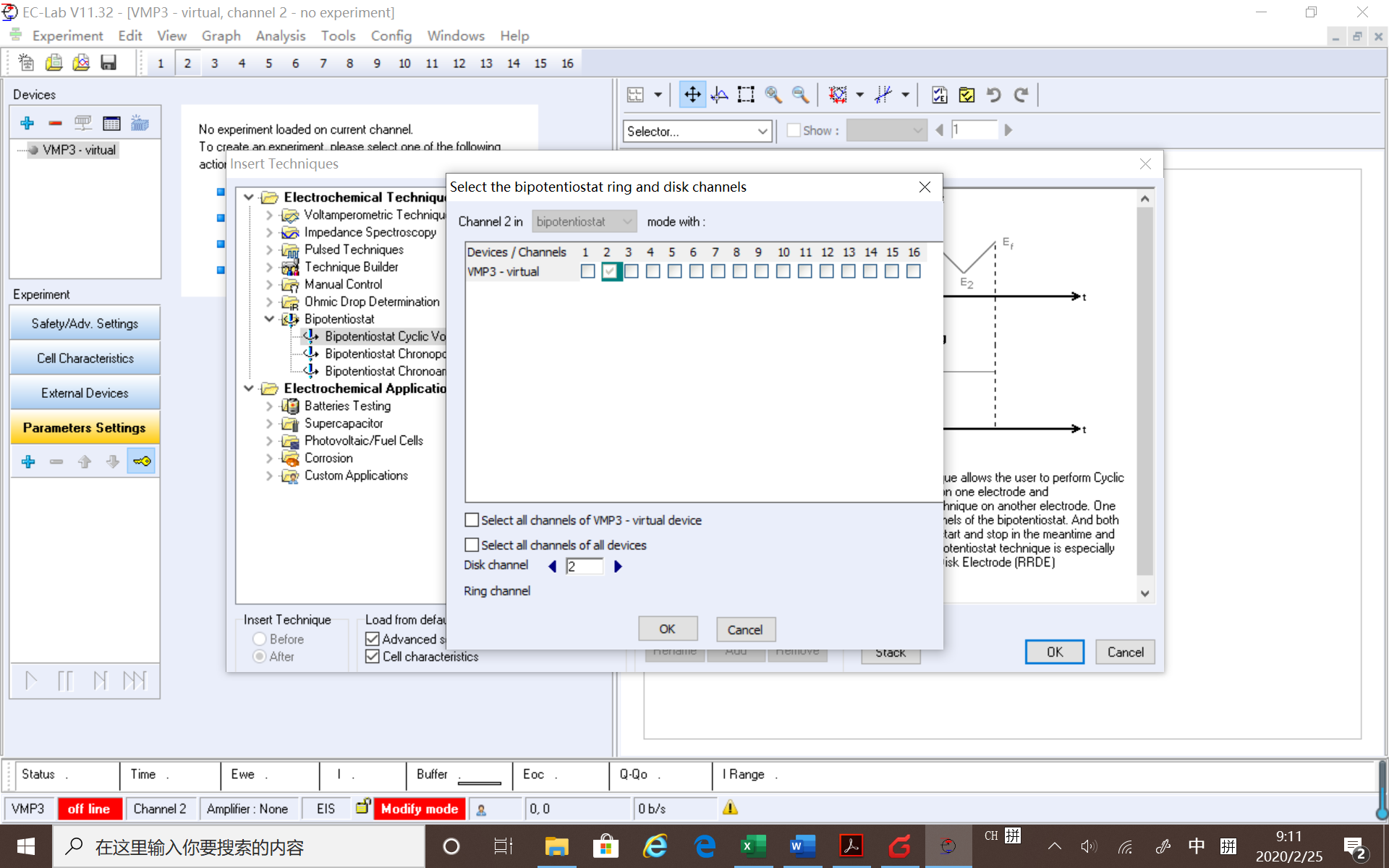

選擇所需的測試技術,彈出如下窗口,選擇測試所用的通道序號。(下圖中為選擇25兩個通道進行測試。)

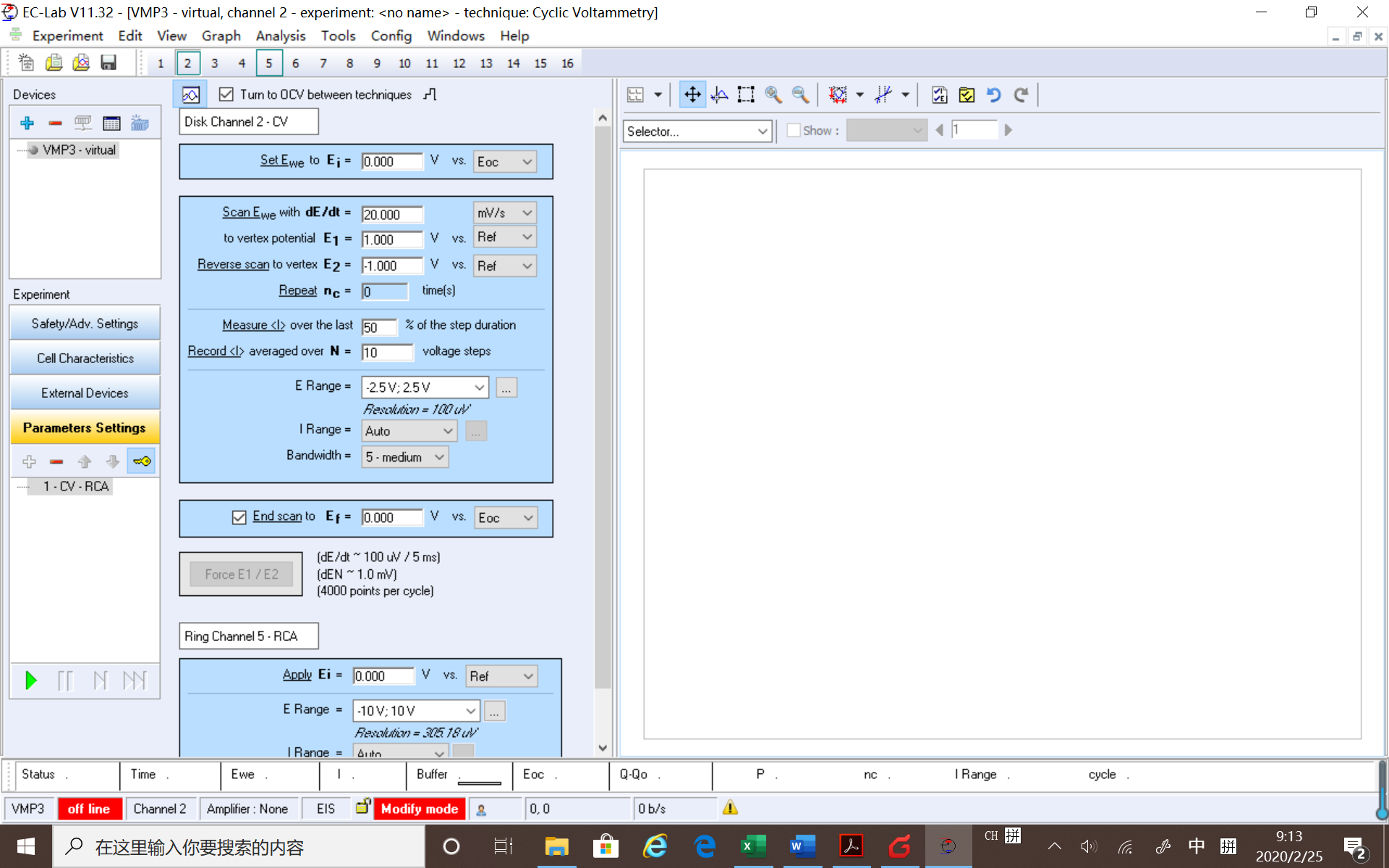

選擇測試技術后,軟件顯示如下的參數設置頁面。下圖為選擇CV-CA技術后的參數設置頁面,其中的參數設置與單獨的CVCA測試相同。
