BioLogic電化學工作站測得的EIS數據的步驟和方法
  • 發布時間 : 2023-02-10 09:30:00
  • 瀏覽量:18202

——BioLogic電化學小貼士(6


EC-Lab軟件提供強大的分析工具,其中包含EIS數據分析工具Zfit,可以進行EIS數據擬合、編輯等效電路模型。而且,EC-Lab軟件不僅可以擬合BioLogic電化學工作站測得的EIS數據,還可以擬合其他廠牌儀器測得的EIS數據。

本文主要介紹EC-Lab軟件擬合BioLogic電化學工作站測得的EIS數據的步驟和方法。


1. 打開EIS數據

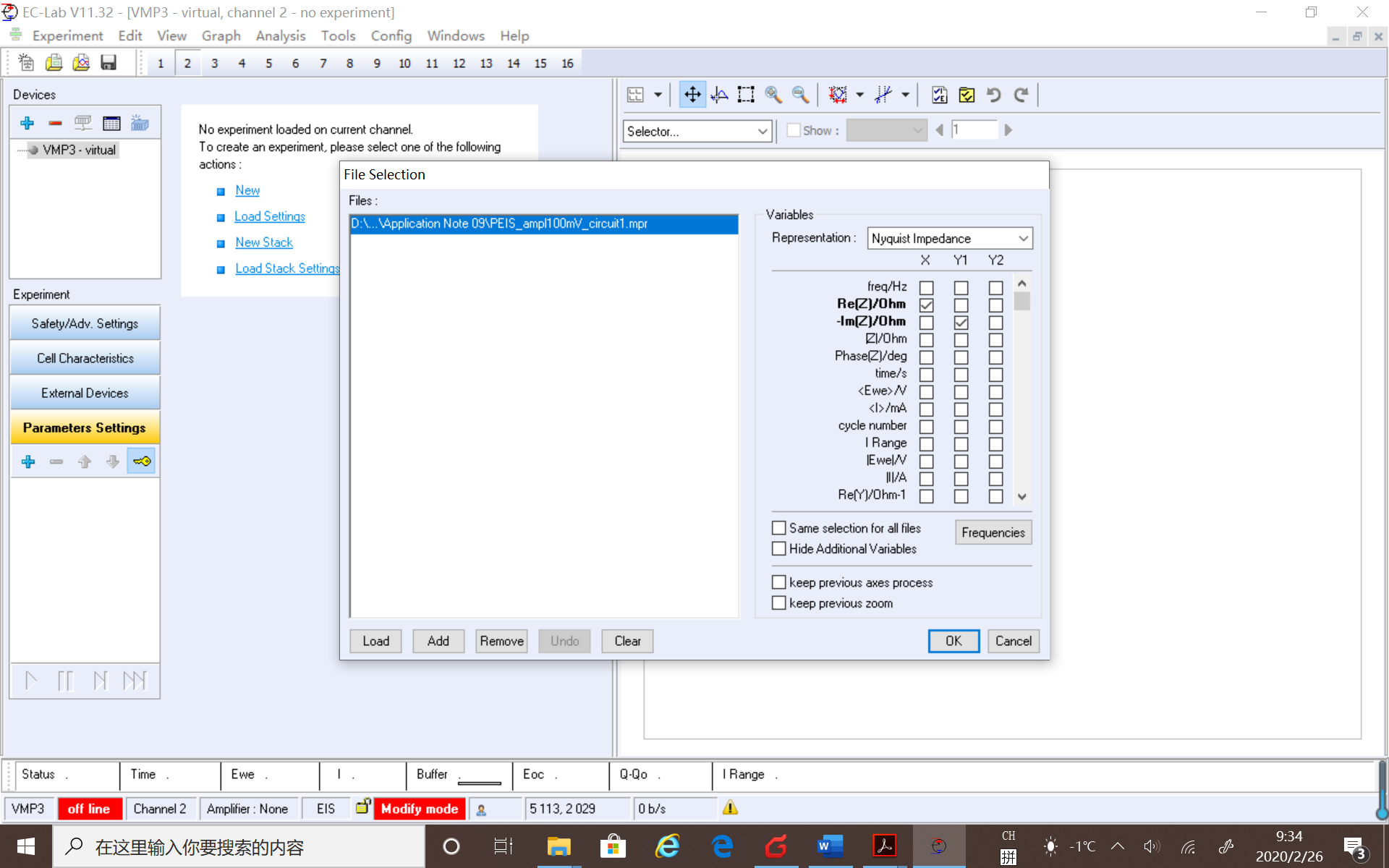

EC-Lab軟件打開EIS數據(ExperimentLoad Data File...→選擇數據)或者直接雙擊打開EIS數據文件。如下圖選擇XY軸數據類型。




2. 進入Z Fit

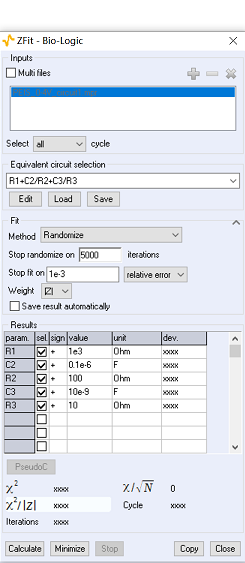

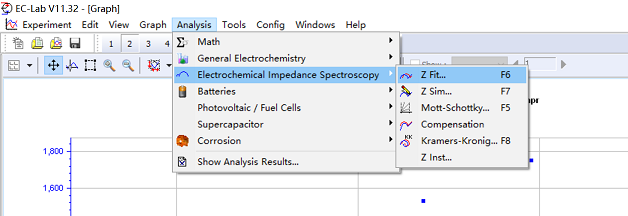

打開EIS數據后,選擇AnalysisElectrochemical Impedance SpectroscopyZ Fit... 彈出Z Fit頁面,包含InputsEquivalent circuit selectionFitResults四部分。


2.1 Inputs

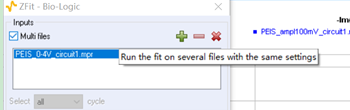

Inputs部分用來確定擬合數據,如果導入的EIS數據包含若干cycle數據,那可以在這一部分選擇需要擬合的數據圈數。如果要用同樣的設置來擬合多個EIS數據,那么可以通過“+”選擇其他EIS數據文件,如下圖。



2.2 Equivalent circuit selection

Equivalent circuit selection部分用來選擇擬合電路,其下拉菜單中有軟件預存的很多電路模型(以EC-Lab v11.32版本為例,約有200多種預存電路模型)。

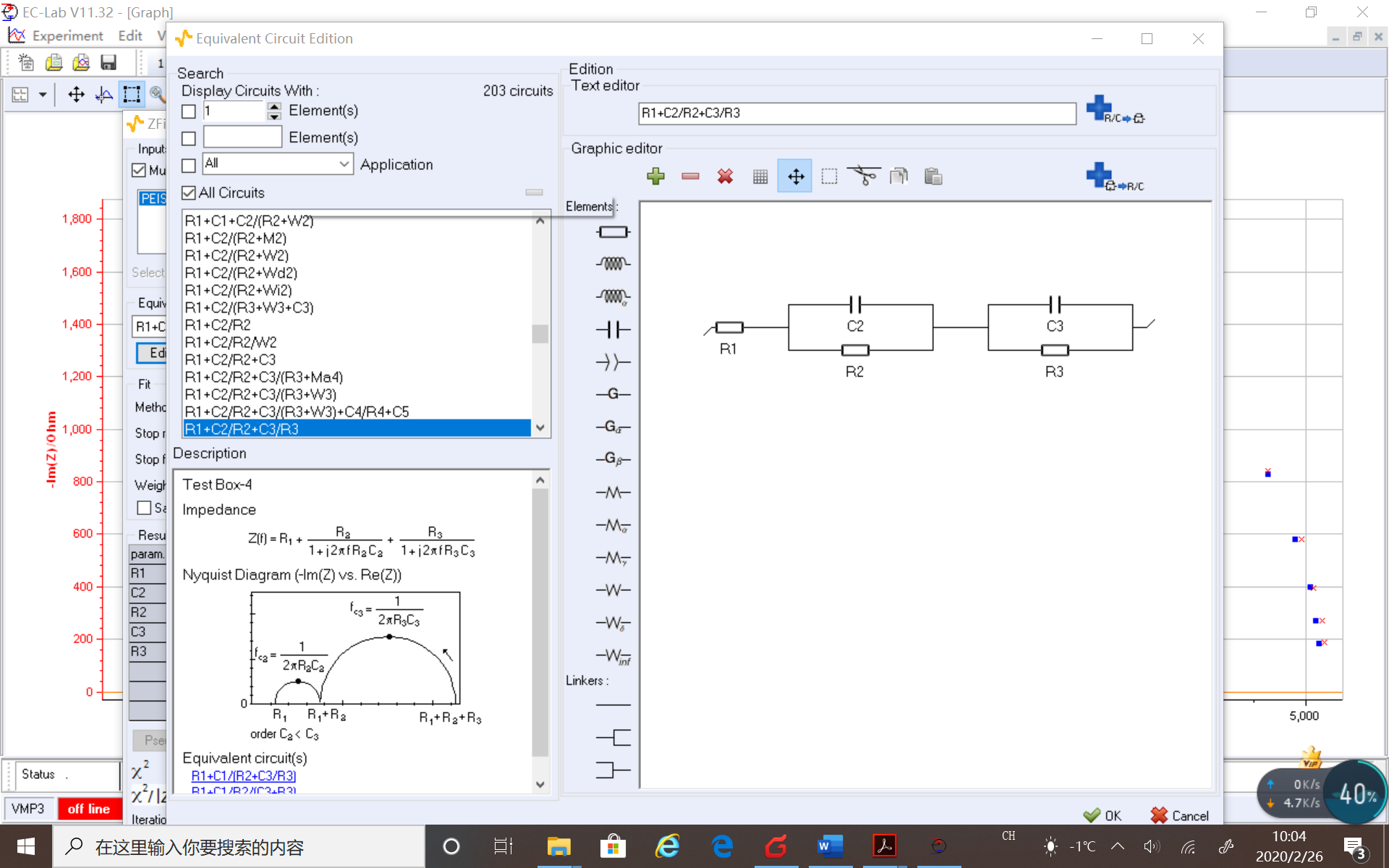

如果預存電路模型中沒有找到您需要的電路模型,可以點擊Equivalent circuit selection部分的Edit自行編輯。下圖為編輯頁面,可以直接輸入電路,點擊右方的“+”添加電路。或者拖動元器件到右側的空白區域內,自行畫出電路圖,點擊空白區域上方的“+”添加電路。



如果有之前保存過的電路模型,也可以點擊Equivalent circuit selection部分的Load,打開之前保存的電路模型文件。



2.3 Fit

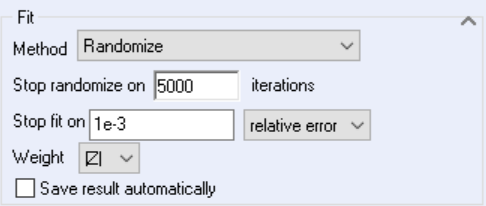

這一部分主要用來選擇擬合算法和擬合結束條件。算法包含5種,具體見EC-Lab軟件的Help下的EC-Lab software Analysis and Data Process.pdf文件。


2.4 Results

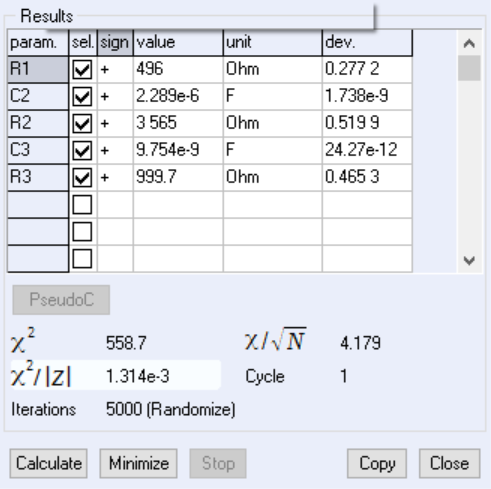

這一部分顯示擬合結果。

Calculate按鈕計算和繪制表中設置的參數值的數據點,而不執行任何最小化操作。

Minimize按鈕則用于計算每個數據點的阻抗值,并縮小計算值與實驗值之間的距離。擬合過程中可多次點擊,以獲得最小誤差值。



3. 保持?jǐn)M合數據

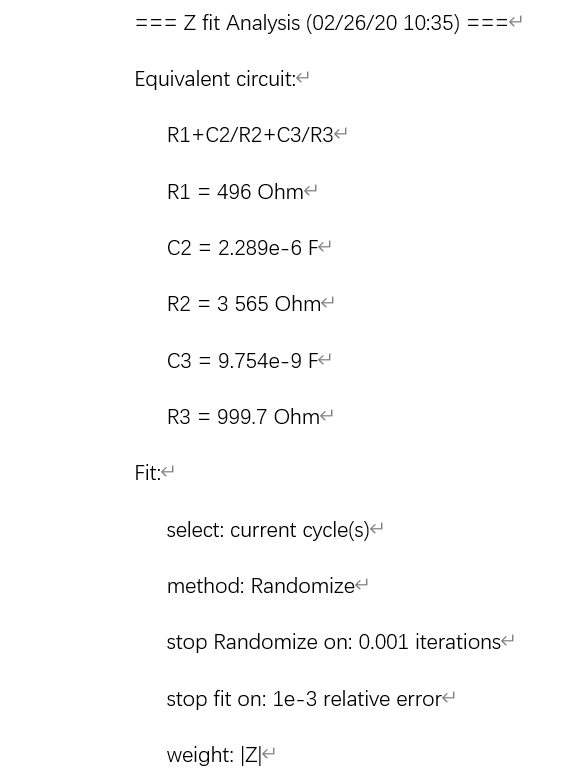

擬合結束后,點擊下方的Copy按鈕,可以將擬合結果復制,然后打開一個Word文件選擇粘貼。下圖為擬合結果案例。


而擬合的阻抗圖則自動保存在原文件所在的文件夾中,文件名為:原文件名_zfit


本文為擬合的基本步驟,如果需要更詳細的擬合設置,參見EC-Lab軟件的Help下的EC-Lab software Analysis and Data Process.pdf文件。
