STACK測試模式
  • 發布時間 : 2020-04-27 13:39:42
  • 瀏覽量:4962

STACK模組可以使用我們的VMP3系列多通道電化學工作站進行測試,如VMP3,VSPBi-Stat型多通道電化學工作站。在EC-LAB軟件中STACK是由數個電池(鋰離子電池、燃料電池、光伏電池等)的串聯模組。流過整個模組的電流與流過每個元件的電流是一樣的。而整個模組的電壓則是所有元件電壓的總和。主通道控制流過整個模組的電流,從通道則用于測量各個原件的電壓。取決于整個模組的總電壓及電流的需求,主通道可能需要配置電流擴展器,或電子負載。附件SAM-50是一個10V50V的電位傳感適配器,使用SAM-50搭配50V電子負載(CLB-2000),則可以便捷地研究電位高達50V的燃料電池模組。


進入STACK模式需兩個步驟:

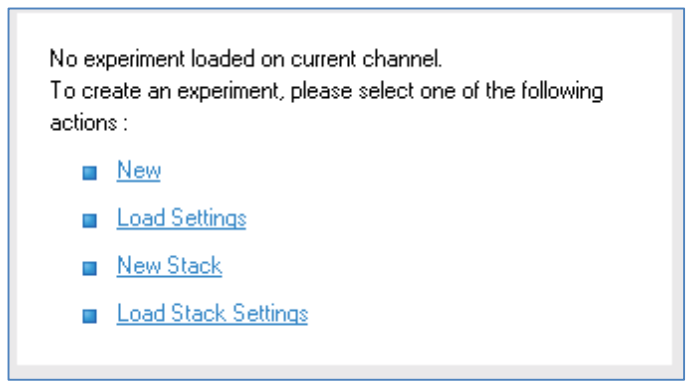

1. 當運行EC-LAB軟件,如果一個多通道電化學系統被監測到,那么在軟件窗口中點擊“New Stack”新建實驗或點擊“Load Stack Settings”加載原有STACK實驗設置。

2. 如果EC-LAB軟件已經連接上一個多通道電化學工作站,在出現的Group/Synchronize/Stack窗口中的下拉菜單選中stack

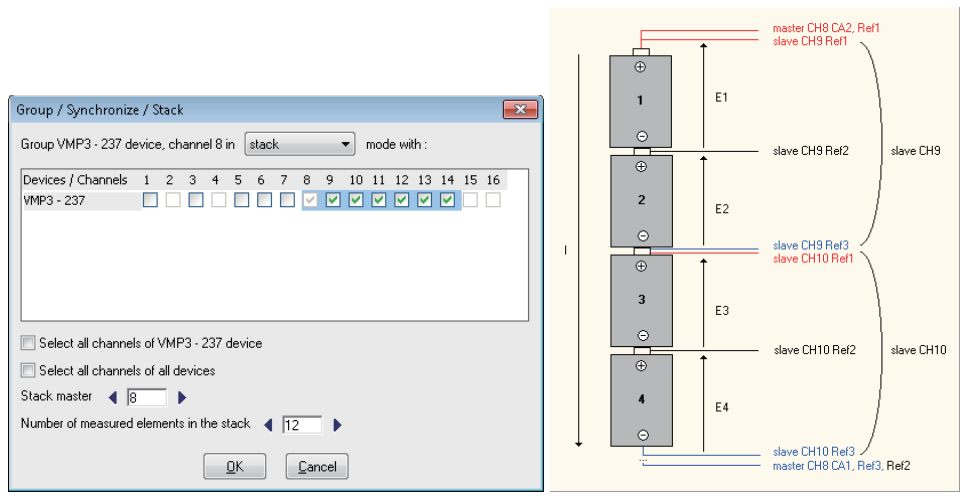

用戶可以在復選框中選著主通道及從通道,并能通過右邊圖形化顯示確認連接方式。注意當STACK模式窗口打開時已激活的通道默認即為主通道。

每個從通道可以利用Ref1Ref2Ref3連接線測量兩個元件的電位。第一個元件的電位為Ref1-Ref2,第二元件的電位則為Ref2-Ref3

以上圖作為例子,主通道為通道8,其他6個作為從通道,這樣的配置即能測試12個元件串聯的模組。從通道上的電流連接線(CA1CA2)無需使用。多數實驗方法在STACK模式中同樣可用。當用戶點擊“OK”按鍵后,實驗方法選擇窗口會自動顯示。用戶可以創建一個或連續多個實驗測試方法。

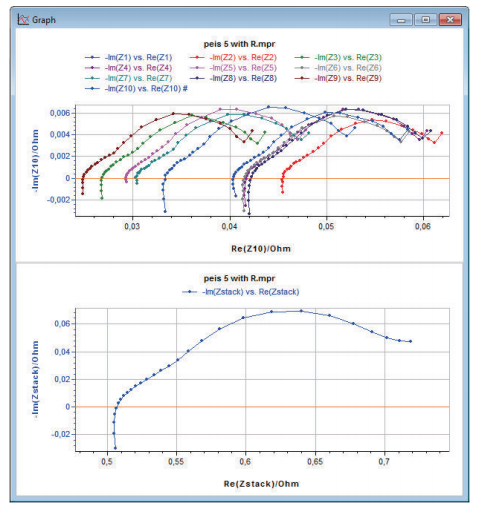

下圖例子展示了電池模組的EIS交流阻抗測試結果。實驗方法為PEIS。在這個實驗中,主通道控制10個元件組成的模組的電位,并測量流過整個模組的電流。整個模組的交流阻抗譜圖顯示于底部的曲線圖,各個原件的交流阻抗譜圖則疊加顯示于頂部的曲線圖。在這個實驗中僅需要6個測試通道:1個作為主通道,其余5個作為從通道。

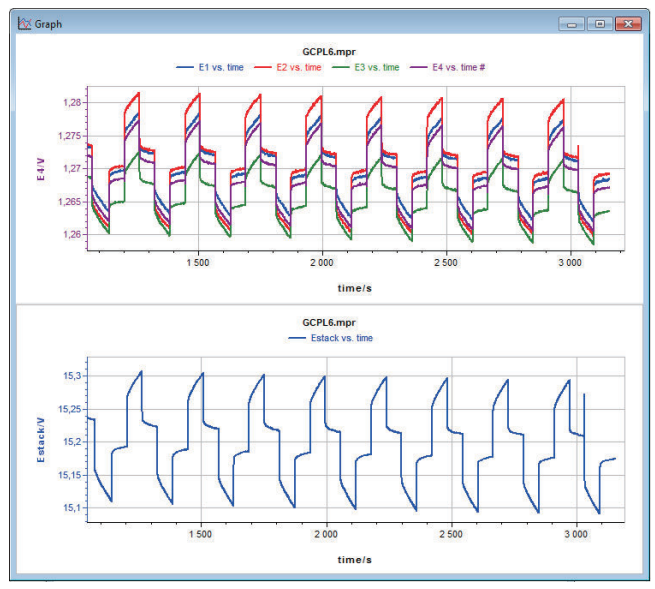

下圖例子展示了4元件串聯電池模組的GCPL恒流充放電實驗結果。

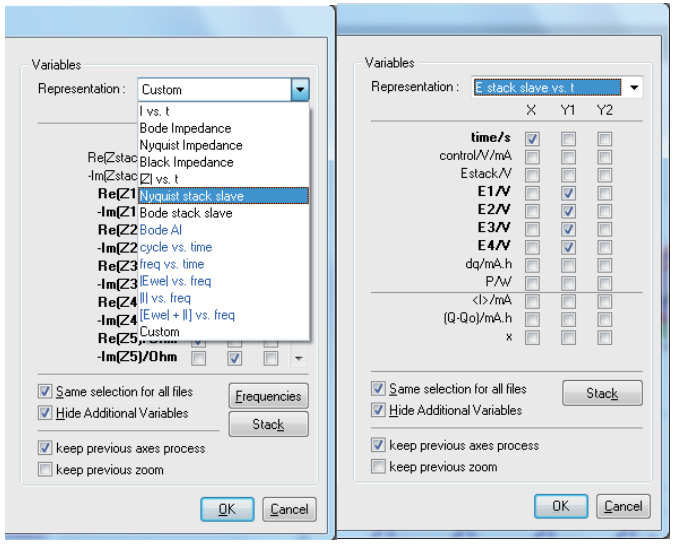

STACK模組實驗可以通過下圖“Slave”選項令從通道數據點全部疊加顯示于同一個曲線圖。對于EIS交流阻抗譜測試,整個模組及各個元件的NyquistBode圖均可以顯示。


提示:

如果用戶需要進行STACK模組的交流阻抗譜測試,僅主通道需要配置EIS交流阻抗功能模塊。如VMP3使用16通道,僅1個通道配置交流阻抗功能模塊時,即能測量多達30個元件串聯的模組(假設整個模組電位小于20V時)。
